1
Чтобы создать элемент можно воспользоваться двумя способами:
1) Создать и редактировать элемент с помощью готовых фигур.
2) Создать самопроизвольную фигуру с помощью пера.
2
Создание элементов с помощью готовых фигур

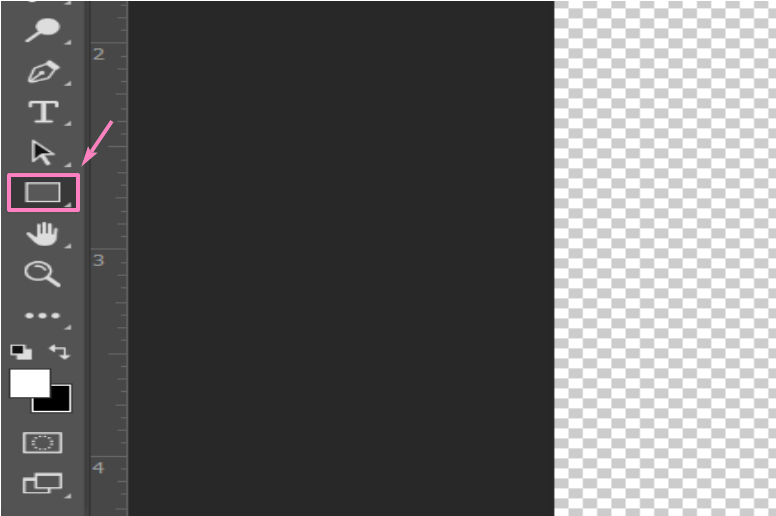

В панели слева находим инструмент прямоугольник (тут может находиться другая фигура: эллипс, линия и т.д), левой кнопкой мыши выбираем нужную фигуру).
3

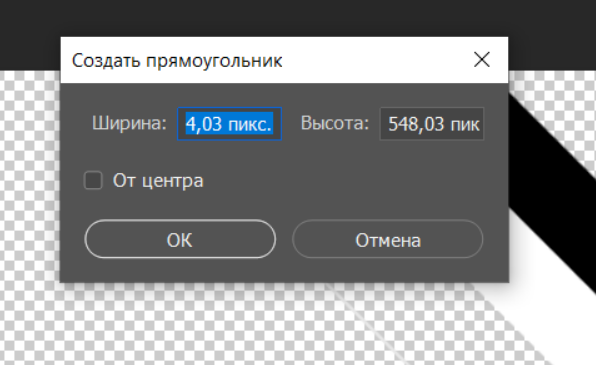

После выбора фигуры нажимаем на холст и задаем размеры (или зажимаем мышку и, растягивая ее по экрану, создаём фигуру нужного размера). Для того, чтобы фигура была пропорциональной необходимо параллельно зажать клавишу Shift.
4

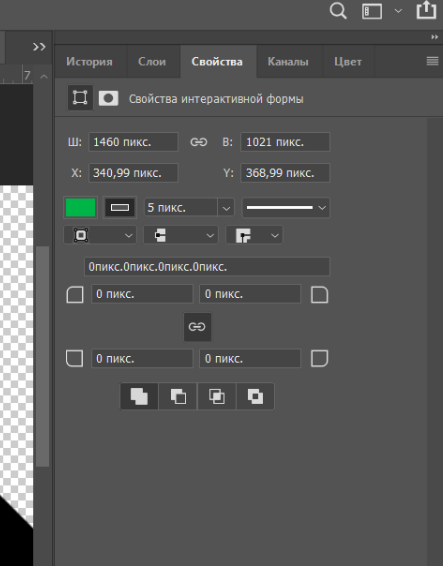

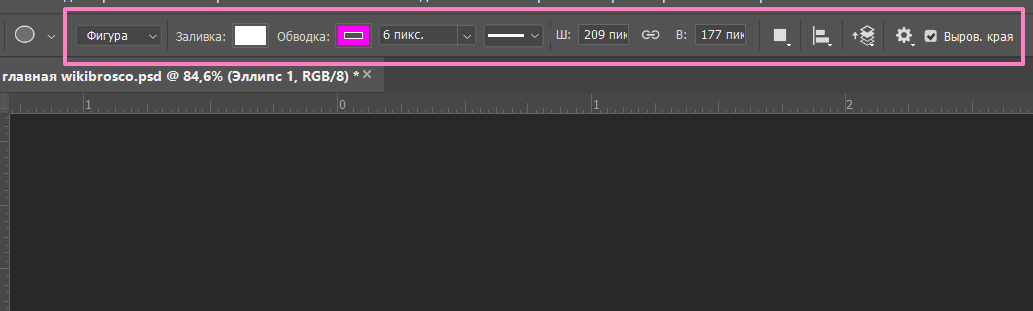

После того как мы создали фигуру в верхней панели редактируем ее свойства: цвет, обводку, ширину обводки, вид обводки и другие. Данные настройки доступны в правой панели в разделе свойства.

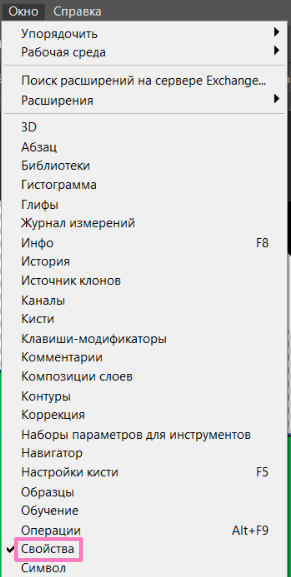

Примечание: Если каких-то разделов не хватает можно добавить их в "окне".
Все это можно редактировать пока в левой панели выбран инструмент векторной фигуры. Если переместить, например, на инструмент перемещения, настройки исчезнут.
5

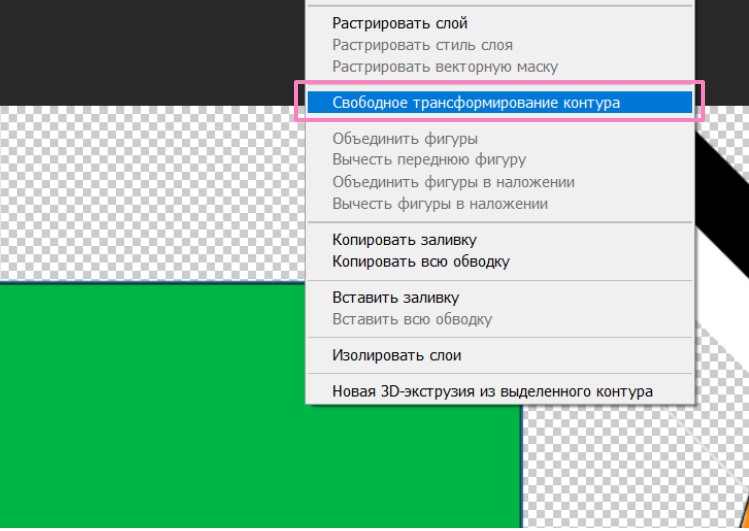

После того как мы определились с внешним видом фигуры мы, зажимая левую кнопку мыши, выбираем “свободное трансформирование контура”, либо быстрыми клавишами Ctri+T.

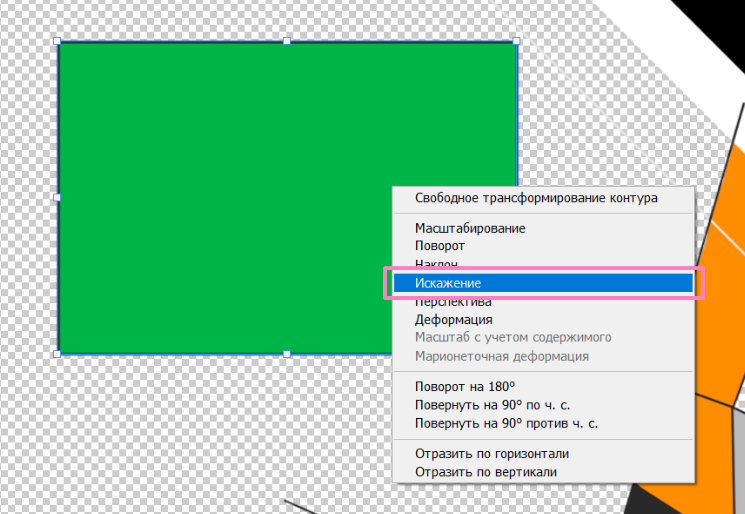

Далее левой кнопкой мыши выбираем, как хотим деформировать фигуру.
6

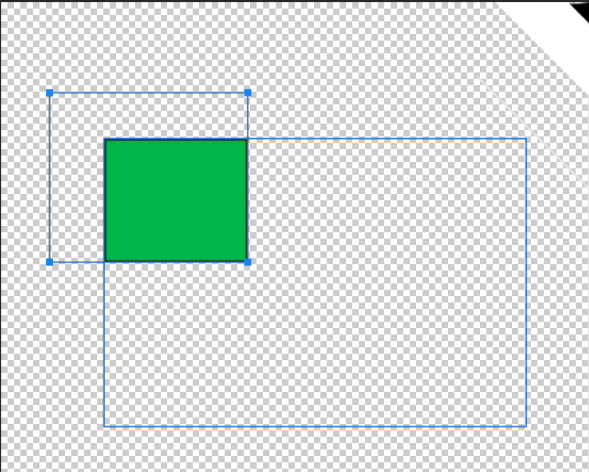

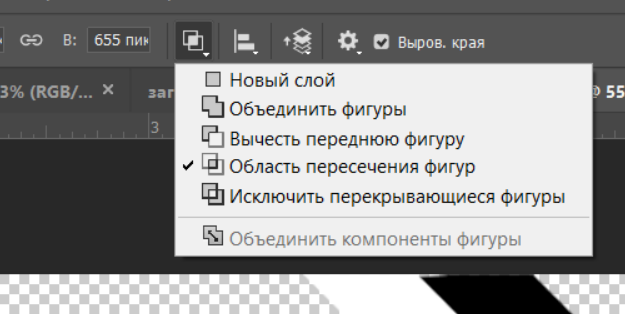

Чтобы объединить фигуры в верхней панели выбираем как мы хотим разместить следующий слой с фигурой и уже потом создаем её (в дальнейшем это можно будет редактировать все также меняя наложение фигур).
7

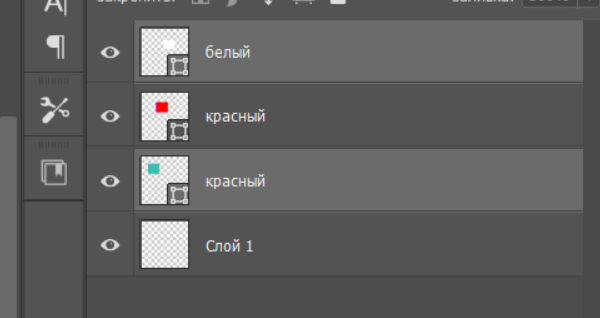

После такого объединения в панели слоев фигура будет отображаться как один слой
8

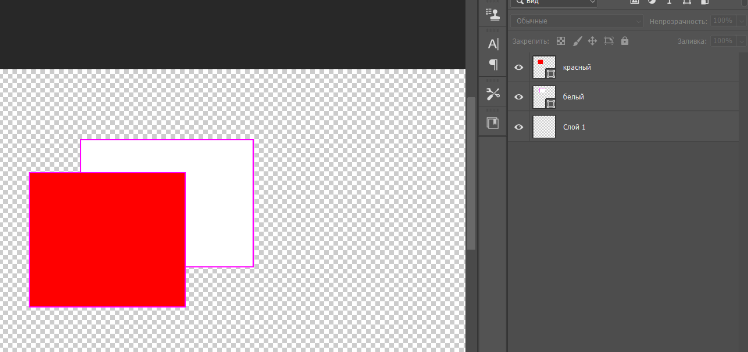

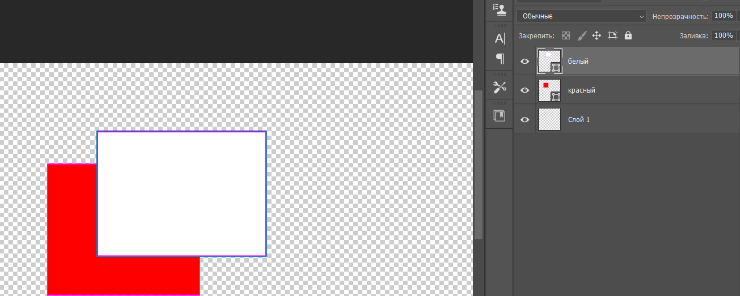

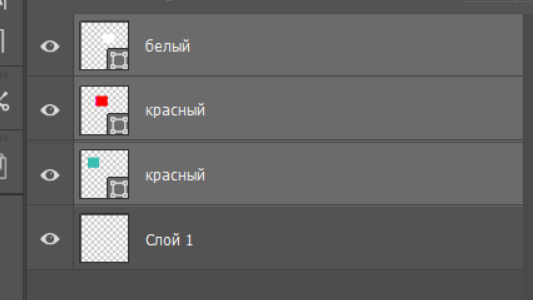

Важно следить за расположением элементов в панели слоев, в какой последовательности они идут, перекрывая друг друга.
Можно перетаскивать слои зажимая левую клавишу.
9
Создание самопроизвольной фигуры с помощью пера

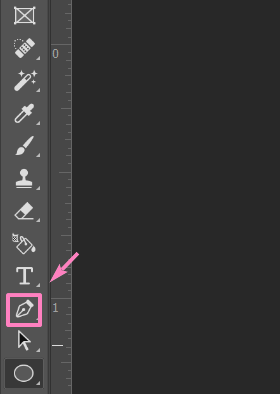

Сначала создаем новый слой, выбираем инструмент перо.
10

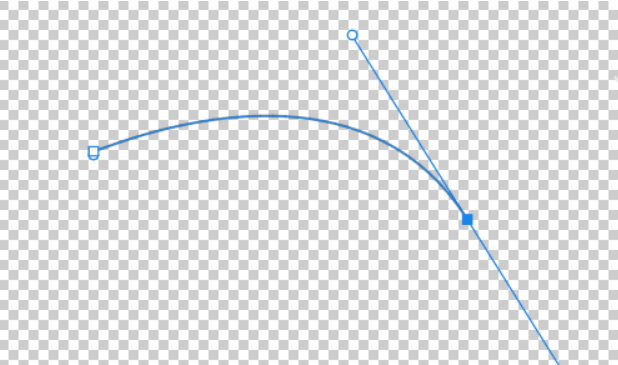

Ставим начало фигуры точкой и далее вырисовываем нужную фигуру. Зажимая левую клавишу определяем её форму.
Зажимая клавишу Alt и нажимая на синюю точку в отрезке, мы убираем повторение предыдущей линии, также с помощью усиков по бокам мы можем корректировать фигуру, когда она уже будет готова. Чтобы создавать прямые линии зажимаем клавишу Shift.
11

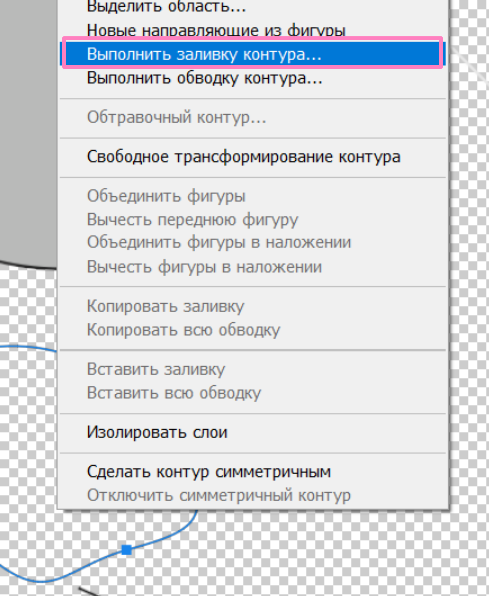

Далее левой кнопкой мыши выбираем “выполнить заливку контура”, “обводку контура”.
12

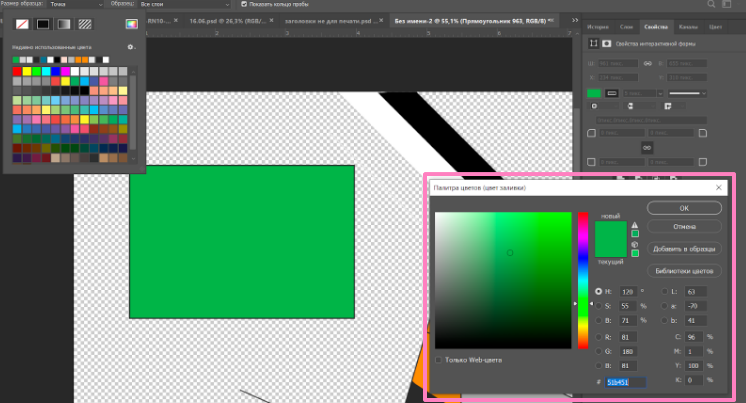

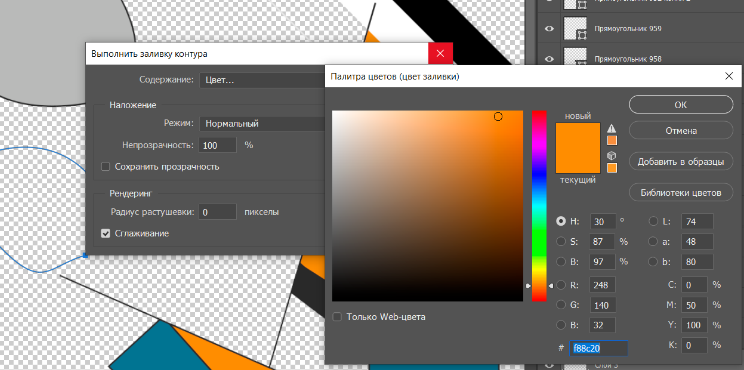

Выбираем нужный цвет.
13

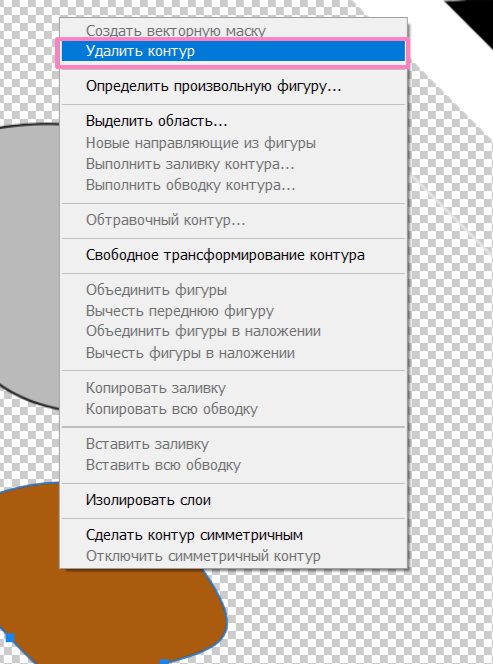

Удаляем контур.
14
Перемещение фигур
Примечание: С помощью горячих клавишей Ctrl+Z можно вернуться назад, а Ctrl+Shift+Z вернуться вперед.
1) Нажимаем на одну фигуру, зажимаем клавишу Shift и выбираем другую, таким образом можно перетаскивать сразу несколько фигур одновременно.
2) Зажатый Ctrl с щелчком мыши не только выделяет файлы по отдельности, но может и снимать с них выделение, если кликнуть на него повторно.
